SUP23T laserske rezanje glave za čišćenje i zavarivanje Uputa za zavarivanje

1. 1 Radno okruženje i parametri

Ovaj priručnik pokriva opći opis osnovnog

Instalacija, tvornička postavka, rad, uporabu i održavanje usluga ručnog zavarivanja, čišćenja i rezanja glave

Proizvodi SUP serije 23t .

Sup 23T ručno zavarivanje, čišćenje, rezanje glave novi je super sjajni pokrenut aplikaciju u ručnom zavarivanju, čišćenju, rezanju jednostrukog motora skeniranja glave zavarivanja --

ovdje nakon što se naziva sup 23t . Proizvod pokriva ručnu lasersku glavu i samorazvijeni upravljački sustav i postavlja višestruke

Sigurnosni alarmi i aktivne postavke nestanka sigurnosti i prekida svjetlosti . Razvijena je na temelju ručne laserske glave SUP 20T koja je masovno proizvela naša tvrtka . u usporedbi s

Prethodna generacija, dodatno se poboljšava u izolaciji, stabilnosti, održavanju i drugim aspektima i ima karakteristike više

kompaktan, lakši i pouzdaniji .

Proizvod se može prilagoditi raznim markama vlaknastih lasera, optimizirao je optički i vodeni dizajn hlađenja tako da laserska glava može dugo raditi na 3000W, prebacite način čišćenja do 120 mm površine za čišćenje .



Značajke proizvoda:

● Osnovne značajke proizvoda: samorazvijeni upravljački sustav i strukturni dizajn, prilagodite se različitim zahtjevima za zavarivanjem unutar

3000W, postavite više sigurnosnih alarma i svjetla pokazatelja stanja,

Nenormalno stanje trenutnog odgovora . Neto težina od 750K je fleksibilna i jednostavna za upotrebu .

● Čitav je stroj stabilniji: svi se parametri mogu vidjeti, nadgledajte stanje cijelog stroja u stvarnom vremenu, izbjegavajte

unaprijed problemi, olakšavaju rješavanje problema i

Rješavanje problema i osigurati stabilan rad ručne glave zavarivanja .

● Dizajn strukture subverzije: Glavna struktura integrirani dizajn i obrada, uvelike smanjuju stopu neuspjeha i

olakšati kasnije održavanje .

● Kontrolirani parametri i visoka ponovljivost . stabilni tlak mlaznice i stanje leće, sve dok je laserska snaga stabilna, parametri procesa moraju se ponoviti, uštedite vrijeme prilagodbe, poboljšati radnu učinkovitost .

Kao što je prikazano u tablici 1. 1, zahtjevi za operativno okruženje i

Glavni parametri SUP 23T:

Tablica 1.1 Zahtjevi za operativno okruženje i

Glavni parametri SUP 23T

Ulazni napon (V)	220V ± 10% AC 50/60Hz
Instalacijski okruženje	Ravni, bez vibracija i udara
Temperatura radnog okruženja: (stupanj)	10~40
Vlažnost radnog okruženja je (%)	＜70
Metoda hlađenja	hidrokulo
Primjenjiva valna duljina	1064nm (± 10nm)
Primjenjiva moć	Manje od ili jednako 3000W
poravnanje	D 16*4.5/F 60
fokus	D 20*4.5/F 150
refleks	30x 14XT 2
Zaštita tehnički podaci	D 18*T 2
Maksimalni potporni tlak zraka	15B AR
Fokus vertikalnog raspona prilagodbe	± 10 mm
Skeniranje širine	(Standard) 0 ~ 6mm   0 8 mm
Skeniranje pranja širine	F 150-0 ~ 30mm
	F 400-0 ~ 70mm
	F 800-0 ~ 120mm
Neto težina pištolja	0 75 kg

(1) Osigurajte pouzdano uzemljenje prije napajanja .

(2) Laserska izlazna glava povezana je s ručno laserskom glavom kroz QBH, pažljivo provjerite lasersku izlaznu glavu do

Spriječite prašinu ili drugo zagađenje . molimo koristite poseban papir za leće prilikom čišćenja laserske izlazne glave .

(3) Ako se oprema ne koristi prema metodi

Navedeno u priručniku, može biti u nenormalnom radnom stanju i uzrokovati štetu .

(4) Pri zamjeni zaštitnog ogledala, molimo vas da osigurajte dobru zaštitu .

(5) Imajte na umu: prvi put, kada crveno svjetlo ne može izaći iz bakrenih usta, budite sigurni da ne sjaji .

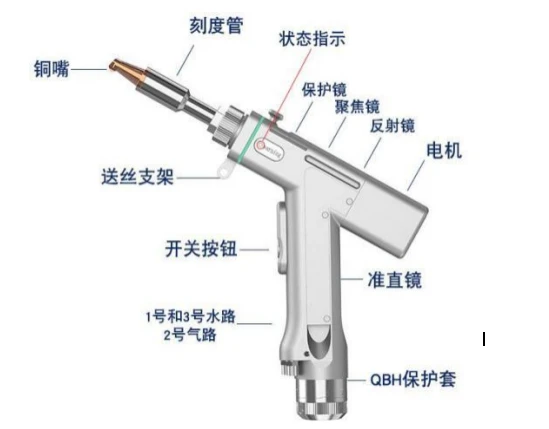

(6) Naznaka stanja: tijelo oružja [stanja indikator] je ①, crveno bljesak ukazuje na alarm -- hladnjaka za vodu

Laserski alarm, alarm tlaka zraka, trenutno nema svjetla . ②, crvena

Svjetlo ukazuje da je -- zaštitni ogledalo preko temperaturnog alarma, pokretač motora nad temperaturnim alarmom, u ovom trenutku oprema je u abnormalnom stanju može prisiliti svjetlost, treba biti

zaustavljeno za inspekciju .

(7) Sažetak lozinke sustava: Postavite stranicu za lozinku [123456] . Stranica za autorizaciju Lozinka ①, Stabilizacija uzemljenja zaključavanja

[Ff ffffaa 300], 300 je za vrijeme . ②, temperaturni alarm je isključen [fffffffcc 000}] . ③, logo Hide [fffffff 11000], logotip [ffffff 11001]

(Standardna verzija nema logo) . ④, 485 izmjena adrese

[Ffffffdd 000] ~ [fffffffdd 247] (zadano je 009) . ⑤ crc provjeravanje visokih i niskih bajtova za izmjenu [ffffffee 111] veliki krajnji način rada, [fffffffee 222] mali kraj {6}

2. Instalacija i veza



				napon napajanja
	4	Gn d	Do odnositi na	AV spojen na napajanje s 24V prekidača
	5	+24V	uvoz	A + V spojen na napajanje s 24V -om
LCD	1	G	Do odnositi na	Moć
	2	R	prenošenje termina l	Smjer podataka: LCD zaslon kontrolera
	3	T	primanje termina l	Smjer podataka: kontroler zaslona LCD
	4	V	izlaz	Omogućite 24V napajanje za LCD zaslon
Signal Sučelje br. 1	1	Gn d	Do odnositi na	Signal
	2	Signal alarma za tlak zraka	uvoz	Stranica za postavljanje može postaviti polaritet signala alarma i alarm niske razine kada se ne koristi

	3	Gn d	Do odnositi na	Signal
	4	Signal alarma za hladnjake vode	uvoz	Stranica za postavljanje može postaviti polaritet signala alarma i alarm niske razine kada se ne koristi
	5	Sigurno mjesto referentnog mjesta za zaključavanje	Izolacija	Pri spajanju metalne kopče, sustav ne čini prosudba i stopalo suspendirano
	6	žica	p r
	7	Glava zavarivanja prekidač svjetla 1	uvoz	Sedam jezgrenih crnih linija (označeni prekidač svjetla 1)
	8	Glava zavarivanja prekidač svjetla 2	uvoz	Sedam jezgrena crta (označena prekidač svjetla 2)
Signal sučelje 2	1	Temperatura Mjerenje: 1 / Status naznaka	uvoz	Sedam jezgara linije-žuta linija (Gornji standard temperatura Mjerenje 1 / Indikator statusa) Sa sedam jezgrene linije-zelene linije (gornji standardni GND) nakon GND-a formacijski krug
	2	Mjerenje temperature 2	uvoz	Linija od sedam jezgara (Gornja standardna temperatura Mjerenje 2) povezano je s GND sa sedmozgrenom linijom- Bijela žica (SuperScript GND) Formirana je stražnja petlja
	3	Zaštitni ventil za plin-	Do odnositi na	Signalni tlo (referentno tlo od 2/4 stopala)
	4	Zaštitni plinski ventil +	izlaz	Otvaranje zračnog ventila: izlaz 24V; Isključivanje ventila: bez izlaza .



	5	žičana hrana-	izlaz	Dvije jezgre žice-smeđe žice (standardna žica-)
	6	žičana dovod +	izlaz	Dvojezgrena žičana plava žica (standardna žica +)
Signal Sučelje br. 3	1	Laserski nenormalni signal	uvoz	Signal alarma laserskog uređaja
	2	Laser Omogućuje svjetlost	izlaz	Omogući signal laserskog uređaja
	3	24V izlaz	izlaz	24V izlaz, napajanje izravno izlazi 24V napon .
	4	Gn d	Do odnositi na	Referenca (stopalo 1/2/3/5)
	5	0 ~ 10V količina simulacije	izlaz	Analogna količina povezanog lasera, da +
	6	Rf- (pwm-)	izlaz	Signal moduliran laserskom pulsom
	7	RF + (PWM +)	izlaz	Širina laserske pulsa Signal modulacije +
